Kui hankite metallurgiatehaste jaoks kõrge juhtivusega{0}}elektrimaterjale, siis teate, et elektrijaotussüsteem on töö keskmes. Terasetehaste ahjudes on ülioluline suurte elektrivoolude (sageli kilo-amprite tasemel) ohutu ja tõhus juhtimine.
Tänapäeval on terasetehaste elektrijaotuse standardvalikuks saanud 1060 ja 1070 alumiiniumist siiniplaadid. Võrreldes traditsiooniliste vasest siinidega pakuvad need erakordset tasakaalu kõrge elektrijuhtivuse, suurepärase soojuse hajumise ja märkimisväärse kulude kokkuhoiu vahel.
Selles põhjalikus juhendis pakub GNEE otseseid tehnilisi andmeid, soovitatavaid mõõtmeid, insenerirakendusi ja hinnakujundusloogikat 1060 ja 1070 juhtivate alumiiniumplaatide jaoks. Keskendume rangelt faktidele, mida vajate õige ostuotsuse tegemiseks.
Miks kasutatakse terasahjudes 1060 1070 alumiiniumplaate?
Alumiiniumist siinivarras on raske{0}}juhtiv metallriba või -plaat, mida kasutatakse elektrienergia edastamiseks ja jaotamiseks. Terasetööstuses toetuvad raskeveokite{2}}tööstuslikud elektriahjud nendele siinidele, et ühendada toiteallikad sulatuselektroodidega.
Terasetehaste keskkond on karm. Need hõlmavad äärmist kuumust, kõrget tolmutaset ja pidevat suurt elektrikoormust. Elektrijaotusmaterjalid peavad olema usaldusväärsed. Siin on täpselt välja toodud, kus ja miks kasutatakse elektrikaarahjudes (EAF) ja kulbahjudes (LF) 1060 ja 1070 alumiiniumplaate:
- Trafo ja ahju ühendused:Elektrikaarahjud vajavad vanaraua sulatamiseks tohutuid energiapurskeid. Alumiiniumist siinid edastavad suure voolu otse põhitrafost ahjusüsteemi. 1060 alumiinium tagab madala elektritakistuse, tagades, et energiakadu ülekande ajal on minimaalne.
- Alaldi siinisüsteemid:Alalisvooluahjude puhul muudavad alaldid vahelduvvoolu alalisvooluks. Alaldi siinisüsteemide jaoks on vaja väga ühtlase juhtivusega materjale . 1070 alumiinium, mille puhtus on 99,7%, et säilitada range pinge stabiilsus.
- Elektroodi käe juhtmed:Siinid kulgevad piki elektroodide hoobasid, et suunata vool otse grafiitelektroodidesse. Kuna ahju katuse läheduses on äärmiselt kuum, aitab alumiiniumi suurepärane soojusjuhtivus soojust kiiremini hajutada kui paljud teised metallid, vältides siini ülekuumenemist ja sulamist.
Kas uuendate oma elektrikaarahjude toitesüsteeme ja otsite usaldusväärset alumiiniumist siinide tarnijat? Võtke juba täna ühendust GNEE inseneridega oma süsteemi praeguse võimsuse kohta ja me soovitame teie projekti jaoks kõige tõhusamat siinisulamit ja suurust.
Võtke meiega ühendust juba täna
1060 vs 1070 vs vask
Alumiiniumist siini omaduste tabel
| Omadus / Parameeter | 1060 alumiiniumplaat | 1070 Alumiiniumplaat |
| Alumiiniumi puhtus | 99,6% või suurem | 99,7% või suurem |
| Elektrijuhtivus | ~ 61% IACS | ~ 62% - 63% IACS |
| Elektriline takistus | ~ 0,028 Ω·mm²/m | ~ 0,027 Ω·mm²/m |
| Tõmbetugevus | 60–95 MPa | 60–95 MPa |
| Pikendamine | 25% või suurem | 25% või suurem |
| Tihedus | 2,7 g/cm³ | 2,7 g/cm³ |
| Keevitatavus | Suurepärane | Suurepärane |
Miks asendada vask alumiiniumiga?
| Materjal | Juhtivus (% IACS) | Kaal (tihedus) | Kulutase | Parim kasutuskohver |
| 1060 Alumiinium | 61% | 2,7 g/cm³ (kerge) | Madal | Standardsete ahjude elektriliinid; Parim kulu-jõudlus. |
| 1070 Alumiinium | 62-63% | 2,7 g/cm³ (kerge) | Madal-Keskmine | Maksimaalset juhtivust nõudvad alaldisüsteemid. |
| C1100 Vask | 100% | 8,9 g/cm³ (raske) | Väga kõrge | Ruumipiiranguga -alad, kus helitugevust tuleb minimeerida. |
Inseneri tegelikkus:
Kui vasel on kõrgem juhtivus, siis alumiinium on ligikaudu kolm korda kergem. Täpselt sama voolutugevuse kandmiseks peab alumiiniumsiinil olema suurem{1}}ristlõikepindala kui vasest. Isegi suuremate mõõtmetega kaalub alumiiniumsiin siin umbes 50% vähem kui vase ekvivalent ja maksab oluliselt vähem. See kaalu vähendamine avaldab teie tehase tugiklambritele ja ahju elektroodiõlgedele vähem füüsilist koormust.
Kas soovite täpselt välja arvutada, kui palju raha saate säästa, kui vahetate vasest 1060 alumiiniumsiinide vastu? Saatke meile oma praegused vasest siini mõõtmed ja GNEE pakub tasuta materjali konversiooniandmete tabelit ja kulude võrdlust.
1060-H22 alumiiniumi ja 1070-H22 alumiiniumisulami koostis
| Element | 1060-H22 Alumiinium | 1070-H22 Alumiinium |
| Alumiinium (Al), % | 99,6 kuni 100 | 99,7 kuni 100 |
| Vask (Cu), % | 0 kuni 0,050 | 0 kuni 0,040 |
| raud (Fe), % | 0 kuni 0,35 | 0 kuni 0,25 |
| Magneesium (Mg), % | 0 kuni 0,030 | 0 kuni 0,030 |
| Mangaan (Mn), % | 0 kuni 0,030 | 0 kuni 0,030 |
| Räni (Si), % | 0 kuni 0,25 | 0 kuni 0,2 |
| Titaan (Ti), % | 0 kuni 0,030 | 0 kuni 0,030 |
| Vanaadium (V), % | 0 kuni 0,050 | 0 kuni 0,050 |
| Tsink (Zn), % | 0 kuni 0,050 | 0 kuni 0,040 |
| jäägid, % | 0 | 0 kuni 0,030 |
Juhtivast alumiiniumist siini tehnilised andmed 1060 1070
| Sulamid | Karmid | Paksus (mm) | Laius (mm) | Pikkus (mm) | Kasutab |
| 1060 Alumiiniumplaat | F,O, H111, H112 | 10-400 | 100-2500 | 400-15000 | Alumiiniumist siini, aku pehme pistik, radiaator, laadimispakk, positiivne ja negatiivne horisontaalne alumiiniumsiin, negatiivne ülemine alumiiniumsiin jne. |
| 1070 Alumiiniumplaat | |||||
| Standardid | Riiklik standard, Ameerika standard, Euroopa standard, Venemaa standard, Jaapani standard jne. | ||||
Soovitatavad siini suurused ahjudele
Tüüpiliste suuruste soovitused
| Ahjusüsteemi tase | Paksus (mm) | Laius (mm) | Pikkus (mm) |
| Väike voolujaotus | 5-10 mm | 50-150 mm | Vähem kui 6000 mm või sellega võrdne |
| Keskmised EAF / LF süsteemid | 10-30 mm | 100-300 mm | Vähem kui 8000 mm või sellega võrdne |
| Kõrged-EAF-süsteemid | 30-80 mm | 200-500 mm | Vähem kui 12000 mm või sellega võrdne |
Tolerants ja pinnakontroll
GNEE tootmistolerantsid
| Parameeter | Standardne tolerantsipiir |
| Paksuse taluvus | ± 0,05 mm kuni ± 0,2 mm |
| Laiuse tolerants | ± 0,5 mm kuni ± 1,0 mm |
| Tasasus | Vähem kui 3 mm meetri kohta |
| Pikkuse tolerants | ± 2 mm |
Pinnatöötluse valikud
Täiusliku elektrikontakti tagamiseks peab siini pind olema puhas.
- Veski viimistlus:Standardne tehasevaltsitud viimistlus. See on sile, õli-vaba ja hästi juhtiv. Enamik terasetehaseid ostab tehase viimistluse otse.
- Harjatud viimistlus:Loob väga õrna tekstuuri, mida mõned insenerid eelistavad raskete liiteplaatide kokkupoltimisel haaramiseks.
- Oksüdatsiooniga puhastamine:Keemiline pesu naturaalse mikroskoopilise oksiidikihi eemaldamiseks vahetult enne tarnimist, tagades paigaldamisel absoluutselt madalaima kontaktikindluse.
Kvaliteedi testimine ja ekspordipakend
GNEE järgib rahvusvahelisi tootmisstandardeid, sealhulgas ASTM B209, EN 485 ja GB/T 3880.

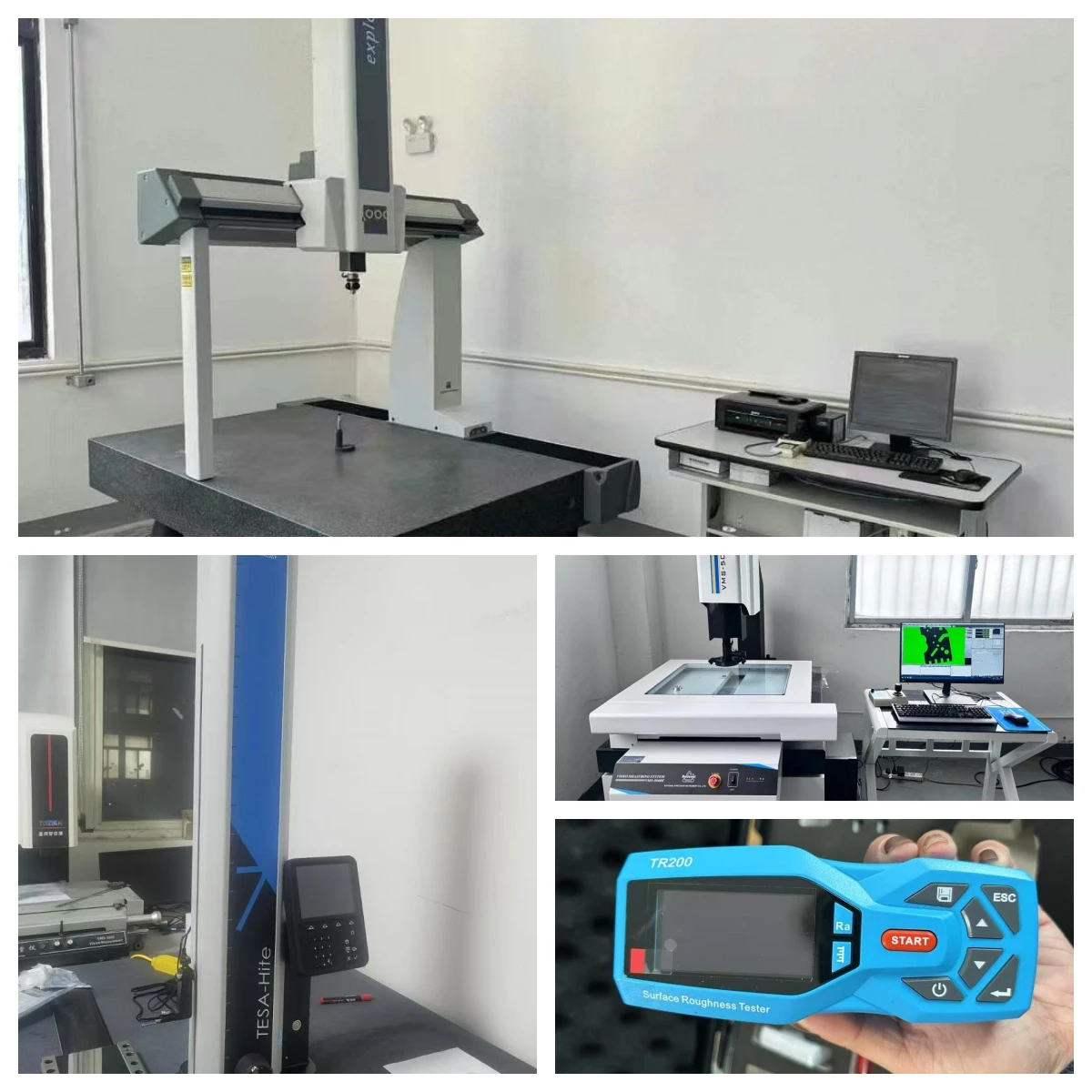

Kohustuslik kontrolliprotsess
Enne kui 1060 või 1070 alumiiniumsiin siin meie tehasest lahkub, läbib see range testimisprotokolli:
- Keemilise koostise analüüs: tagab, et alumiiniumi puhtus on täpselt suurem või võrdne 99,6% (1060) või suurem või võrdne 99,7% (1070).
- Elektrijuhtivuse testimine: testime IACS-i protsenti, et tagada selle vastavus voolujaotusnõuetele.
- Ultraheli testimine (UT): paksude plaatide (nt üle 30 mm) puhul kasutame metalli sisemuse skaneerimiseks ultraheli helilaineid. See tagab, et puuduvad sisemised õhutaskud, praod või defektid, mis võiksid elektrivoolu blokeerida.
- Mehaaniline katsetamine: kontrollime tõmbetugevust ja pikenemist, nii et metall ei praguneks, kui te seda paigaldamise ajal puurite ega painutage.
Rasked{0}}eksportpakendid
- Niiskuskaitse: GNEE mähib kõik alumiiniumplaadid tihedalt veekindla plastkilesse ja niiskust{0}}imavasse jõupaberisse.
- Füüsiline kaitse: asetame iga plaadi vahele kriimustusvastase-paberi. Rasketele paksudele siinidele paigaldame jäigad metallist servakaitsed.
- Kaubaalustele panemine: kõik on tugevalt kinnitatud rasketele{0}}fumigeeritud puidust alustele, mis on loodud kandma tonni raskust ilma transpordikonteineri sees purunemata.
SMM-i hinnakujundusloogika
GNEE hinnavalem:
Lõpphind=SMM-i alumiiniumploki hind + töötlemistasu
- SMM-i alumiiniumi hind: see on töötlemata alumiiniumi valuplokkide igapäevane turuhind Shanghai metalliturul (SMM). See baashind tõuseb ja langeb iga päev.
- Töötlemistasu: see katab sulatamise, valamise, alumiiniumi paksudeks plaatideks valtsimise, täpse suuruse lõikamise, testimise ja pakendamise kulud. 1060 ja 1070 siinide puhul jääb töötlemistasu tavaliselt vahemikku 300–800 USD tonni kohta, olenevalt suuresti plaatide paksusest või laiusest.
Kuna SMM-i hind kõigub iga päev, on kõige täpsem viis hinna saamiseks saata meile oma täpne suuruste nimekiri ja küsida jooksval nädalal kehtivat hinnapakkumist.
GNEE esitab ametliku hinnapakkumise, mis põhineb tänasel SMM-i alumiiniumkangi hinnal.
Miks valida siini tarnijaks GNEE?
- Mitu-suurust ja segatüüpi-spetsifikatsiooni tellimused: ahju toitesüsteemi ehitamiseks on vaja palju erineva suurusega siine. Trafo jaoks on vaja pakse plaate ja juhtpaneelide jaoks väiksemaid ribasid. GNEE võtab vastu segatellimusi. Te ei pea ostma 10 tonni ainult ühte suurust. Lõikame ja tarnime kõik vajalikud suurused ühes konteineris.
- Andmepõhised-otsused: me ei müü ainult metalli; pakume insenerituge. Kui teil on vaja võrrelda 1060 alumiiniumiga 6101 (mis on tugevam, kuid vähem juhtiv), saadame teile selged ja täpsed andmetabelid, et teie insenerimeeskond saaks kohe õige valiku teha.
- Ülemaailmne ekspordikogemus: meil on aastatepikkune kogemus raskemetallurgiatehaste ja elektrijaotusprojektide tarnimisel Indias, Kagu-Aasias, Lähis-Idas ja Lõuna-Ameerikas. Mõistame teie tehnilisi standardeid ja imporditollinõudeid.
Terasetehase ahju projekteerimisel või hooldamisel mõjutab teie toitejaotussüsteemi tõhusus otseselt teie tegevuskulusid. 1060 ja 1070 juhtivast alumiiniumist plaadid pakuvad ideaalset kombinatsiooni üli-madala elektritakistuse, suurepärase soojuse hajumise ja kerge paigalduse vahel.
Tehes koostööd kogenud tarnijaga, kes mõistab rangeid tolerantse ja rahvusvahelisi testimisstandardeid, garanteerite oma sulatustöödeks ohutu ja katkematu toiteallika.
Saatke GNEE-le juba täna oma suurusenõuded meili teel. Meie tehniline tiim vastab 24 tunni jooksul põhjaliku andmete võrdlustabeli ja meie kõige konkurentsivõimelisema SMM{2}}põhise hinnaga.
