Alumiiniumtoruliit – keermestatud, kohandatud suurused

GNEE toodab alumiiniumist toruühendusi tööstuslike torustike eemaldatavate ühenduste jaoks. Kolme-osaline liitmik võimaldab toruosa hoolduseks lahti ühendada, ilma et kogu torujuhet tuleks pöörata, lõigata või lahti võtta.

Pakume alumiiniumliite 6061, 6063, 6082, 5083 ja 5086 NPT, BSPT, BSPP ja meeterkeermega. Saadaval on standardsuurused vahemikus ½″ kuni 4″, nõudmisel on saadaval kohandatud suurused kuni 8″.

Enne tellimist kinnitage neli põhipunkti: toru nimisuurus, keerme standard ja konfiguratsioon, töörõhk ja temperatuur ning tihendusmeetod. GNEE saab valmistada standardseid või kohandatud alumiiniumliite vastavalt joonistele, näidistele ja rakendusnõuetele.

Alumiiniumliitmike spetsifikatsioonid

Mees × Mees

CNC alumiiniumliit

Alumiiniumliit

alumiiniumist toruühendused Suurused

Tolli suurus on toru nimisuurus (NPS), mitte liitmiku korpuse välisläbimõõt. Kere OD, pikkus, mutri suurus ja keerme pikkus sõltuvad konstruktsioonist. Asendusliitu jaoks saada joonis või vana liitmik ja sobitame.

Võtke meie inseneridega ühendust juba täna

alumiiniumliited Sulamid

5xxx sulamid (5083, 5086) ei ole kuumtöödeldud, seega T-tempers ei kehti. 6063 on peamiselt ekstrusioonisulam. Enamik alumiiniumliite on töödeldud 6061 või 6082 baari või sepismaterjalist. Kui te pole kindel, öelge meile rakendus ja soovitame sulamit.

alumiiniumühendused Keermed

NPT ja BSP on erinevad keermesüsteemid. Neid ei saa vahetada isegi siis, kui suurusnumbrid näevad välja samad. Enne tellimist kontrollige ühendatava toru või seadme keerme.

Alumiiniumist toruühenduste rakendused

Need on igapäevased tööd, mida me alumiiniumliite tarnime:

• Suruõhu- ja pneumaatilised liinid– ühendage lahti kompressorite, filtrite, regulaatorite ja kuivatite ümber olevad punktid
• Vee- ja üldkommunaaltorustik
• Masinate ja seadmete ühendused– regulaarset hooldust vajavad pumbad, ventiilid, filtrid, manomeetrid ja mõõteriistad
• Tööstusliinide hoolduspunktid– kõikjal, kus toruosa peab puhastamiseks või parandamiseks maha tulema
• Meresüsteemid 5083/5086-ga– kere ja teki torustik (veenduge, et sulam sobib teie vee- ja paigaldustingimustega)

Kui teie liinil on tugevaid kemikaale või kuuma kandjat, öelge meile kõigepealt keskkond ja temperatuur. Me ei soovita alumiiniumi, mille sulamit, survet või keskkonda ei ole kontrollitud.

Üldveetorustik

Suruõhk ja pneumaatilised torud

Hoolduspunktid

Masinate ja seadmete ühendused

Tihendamine

Ühenduse tihendite kasutamine sõltub konstruktsioonist:

Metallist-to-metallist iste– töödeldud pinnad, mis on mutriga kokku surutud

Tihend

O-ring– tavaliselt paralleelkeermetega, näiteks BSPP

Kohandatud korraldusjoonise kohta

Enne tootmist kinnitage tihendusmeetod, tihendi materjal ja töörõhk. Surveteeninduse jaoks saame korraldada rõhu- või lekketesti.

Alumiiniumist toruliitmiku rõhk ja temperatuur

"Alumiiniumühenduse" jaoks ei ole ühtset rõhumäära. Ohutu reiting sõltub suurusest, seina paksusest, sulamist ja temperatuurist, keerme tüübist, tihendi konstruktsioonist ja temperatuurist. Alumiinium kaotab tugevuse ka kõrgel temperatuuril, seega kehtib hinnang ainult nende projekteerimis- ja teenindustingimuste puhul, milles me kokku lepime.

Täpseks tsiteerimiseks saatke meile:

Nimisuurus ja niit – nt . 1″ NPT emane × emane

Sulam ja karastus – nt. 6061-T6

Töörõhk ja katserõhk

Töötemperatuur ja teeninduskeskkond

Kogus

Joonis, CAD-fail või näidis, kui see on olemas

Kinnitame enne tootmist teie konkreetse disaini töörõhu ja katsetamise nõuded. Me ei kohalda igale ametiühingule ühte üldist reitingut.

Kvaliteedikontroll

Materjal – veski sertifikaat ja PMI kontroll nõudmisel

Mõõtmed – kontrollitud kinnitatud joonise alusel

Keermed – kontrollitakse õige NPT, BSPT, BSPP või meetermõõdustiku mõõturiga

Tihenduspinnad – töödeldud ja kontrollitud

Visuaalne – ei mingeid jäsemeid, kriimustusi ega kahjustusi

Kokkupanek – komponendid ja mutter sobivad korralikult

Surve/lekkekatse – nõudmisel, vastavalt teie spetsifikatsioonile

Standardid

Alumiiniumliite ei hõlma üks "liitmike standard", nagu teras- või raudliitmikud. Alumiiniumi puhul on asjakohane standard ASME B16.52 – sepistatud värvilisest metallist liitmikud keermestatud ja pistiku{2}}keevisotstega. ASTM B247 (sepised), ASTM B221 (ekstrudeeritud varras) ja ASTM B209 (plaat) katavad materjali vorme.

Mida see teie jaoks tähendab: ehitame teie liidu vastavalt teie joonisele ning teie projekti materjali- ja kontrollinõuetele. Vaatame teie soovitud standardi üle ja ütleme teile enne tootmist ausalt, kas see kehtib. Me ei väida standardite järgimist ainult seetõttu, et materjal on alumiinium.

Kohandatud ühendused (OEM)

Saatke meile joonis, näidis või CAD-fail ja me valmistame:

Mitte{0}}standardsed suurused

Ükskõik milline neljast keermesüsteemist

Meeste / naiste kombinatsioonid

Kohandatud kere mõõtmed ja pordi paigutused

Vaheseinte kujundus (läbi paneeli või paagi seina)

Spetsiaalne tihendus ja pinnaviimistlus

Spetsiaalne kontroll ja dokumentatsioon

Tellimustöö on meie jaoks tavaline. Kui tavaline liit teie süsteemile ei sobi, loome selle, mis sobib.

Saada meile joonis

muudAlumiiniumist liitmikud

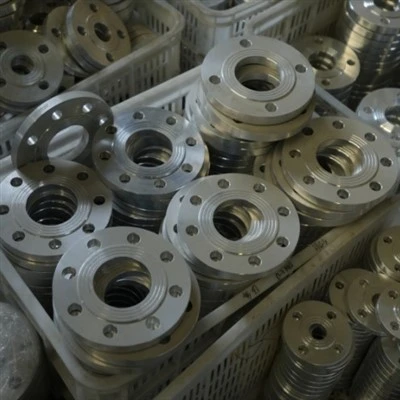

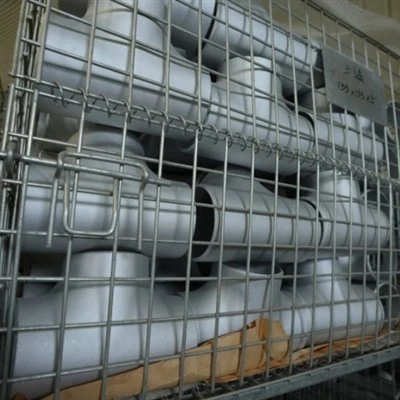

Valmistame ka alumiiniumist põlved, tiisid, ristid, liitmikud, korgid, reduktorid, puksid ja äärikud. Tellige kogu paigaldusnimekiri ühe projekti jaoks ühelt tarnijalt.

Kaubandustingimused

Pakendamine

Väikesed ühendused: individuaalselt kaitstud, pakendatud karpidesse

Hulgitellimused: puidust kaubaalused; puidust karbid või tugevdatud kaubaalused ekspordiks

Keermed, tihenduspinnad ja töödeldud pinnad on transpordil kaitstud löökide ja mustuse eest

KKK

Mis on alumiiniumtoru liitmik?

Liit on toruliitmik, mis ühendab kahte toruotsa ja mida saab hiljem avada. Keerake mutter lahti ja mõlemad pooled eralduvad, nii et saate pumba, filtri või ventiili välja tõmmata ilma kogu torujuhtme lõikamata või pööramata.

Liit vs sidumine – mis vahet on?

Ühendus on lihtne pistik; lahti võtmiseks tuleb tavaliselt toru lahti keerata. Liit on 3-osaline mutriga liitmik, nii et see avaneb ja sulgub sekunditega. Valige liit kõikjal, kus mõni osa võib vajada regulaarset eemaldamist.

Milliseid niite saate teha?

NPT, BSPT, BSPP ja meetermõõdustik. NPT ja BSP on erinevad süsteemid – öelge meile oma toru või seadme keerme.

Milliseid sulameid kasutate?

6061, 6063, 6082, 5083 ja 5086. 6061 on mehaaniliselt töödeldud ühenduste jaoks tavaline valik; 5083 / 5086 mereteenistuse jaoks.

Kui palju survet võib alumiiniumliit taluda?

See sõltub konstruktsioonist – suurusest, seina paksusest, sulamist, keermest ja tihendist. Saatke meile oma töörõhk ja me kinnitame selle kujunduse.

Kas saate teha kohandatud alumiiniumliite?

Jah. Kohandatud suurused, keermed, kere mõõtmed, vaheseinte kujundused, tihendid ja viimistlused teie joonise, CAD-faili või näidise põhjal.

Kas ma saan tellida teisi alumiiniumist liitmikke koos oma ametiühingutega?

Jah – põlved, tiisid, liitmikud, korgid, reduktorid, äärikud ja palju muud, kõik ühes järjekorras.
